1.Económico
2. Sustituye virtualmente cualquier termostato eléctrico montado en la pared de dos hilos con voltaje de línea
3. Fácil de Instalar
4. Base de montaje resistente de plástico y tapa de una sola pieza con ventilaciones
5. Ideal para aplicaciones en construcciones nuevas
Nombre del producto: Termostato electrónico digital inteligente con Wifi E1608
Parámetros técnicos del producto
| Rango del termostato: -9,5 °C a 80,0 °C | Dimensiones generales: 86 x 86 x 40 mm |
| Elementos de detección de temperatura: termistor | Diámetro del cable externo: 2,5 milímetros cuadrados (mm²) |
| Precisión del control de temperatura: ±1 °C | Temperatura de funcionamiento: 85 a 265 VAC, 50\60 Hz |
| Distancia entre orificios de montaje: 60 mm (estándar) | Carcasa: material de PC retardante de llama |
| Rango de temperatura del suelo: -9,5～80,0℃ | Potencia nominal: 16A |

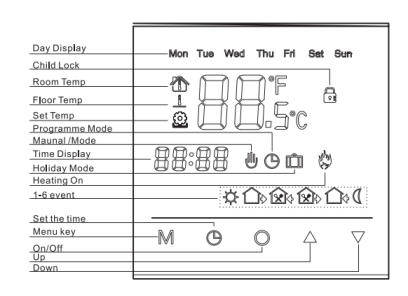

Notas de visualización
Instrucción de operación del producto
1) Encendido/Apagado: pulse brevemente el botón "Encendido/Apagado" para encender o apagar el termostato.
2) Temperatura de ajuste: con el dispositivo encendido, pulse brevemente los botones "▲" o "▼" para ajustar la temperatura; cada pulsación aumenta o disminuye la temperatura en 1℃.
3) Cambio de modo: con el dispositivo encendido, mantenga pulsado durante 3 segundos el botón "Ajustar hora" para cambiar entre el modo manual y el modo automático (con intervalos de tiempo).
4) Conmutación manual: con el dispositivo encendido, pulse brevemente el botón "Tecla de menú" sucesivamente para cambiar entre el modo estándar y el modo económico, y pulse brevemente los botones "▲" o "▼" para ajustar las temperaturas correspondientes.
5) Configuración de la hora: mantenga el botón "Establecer la hora" durante 3 segundos para acceder a la configuración de ajuste de la hora. Pulse brevemente el botón "Establecer la hora" sucesivamente para ajustar los minutos, horas y días de la semana que parpadean. Pulse brevemente los botones "▲" o "▼" para ajustar la hora correspondiente.
6) Configuración del bloqueo infantil: mantenga pulsado "▼" durante 3 segundos para activar o desactivar la función de bloqueo infantil.

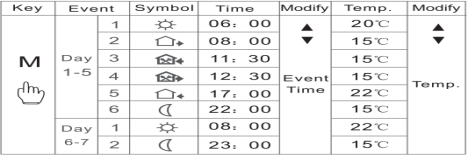

7) Configuración de periodo: tras apagar el equipo, pulse y mantenga pulsado el "botón Menú" durante 3 segundos para acceder a la función de configuración de periodo. La operación detallada es la siguiente
8) Configuraciones avanzadas: con el equipo apagado, mantenga pulsados espontáneamente los botones "▲" o "▼" durante 3 segundos para acceder a la función de configuración avanzada, y las operaciones específicas se muestran a continuación:
Números en la esquina superior derecha |
Definición De La |
Autonomía |
Nota |
Predeterminado |
Operación |
00 |
Valores ajustados de la temperatura ambiente |
±10.0℃ |
Valores de calibración fina del sensor de temperatura ambiente |
0℃ |
Pulse el botón para cambiar los valores de los parámetros y pulse el botón LISTO para salir |
01 |
Valores ajustados de la temperatura del suelo |
±10.0℃ |
Ajuste fino de los valores del sensor de temperatura del suelo |
0℃ |
|
02 |
Selección del sensor |
00-02 |
00 integrado 01 externo 02 integrado y externo |
02 |
|
03 |
Configuración de los límites superiores de temperatura |
30-60℃ |
Configuración de los valores máximos de temperatura |
35℃ |
|
04 |
Configuración de los límites inferiores de temperatura |
5-15℃ |
Configuración de los valores mínimos de temperatura |
5℃ |
|
05 |
Configuración de las desviaciones del interruptor |
0-10.0℃ |
Configuración de los valores de desviación de salida |
1.0℃ |
|
06 |
Función de protección contra bajas temperaturas |
00-01 |
00 Apagado o1 Encendido |
00 |
|
07 |
Selección de días festivos |
00-02 |
00 dos días libres 01 un día libre 02 sin días festivos |
00 |
|
08 |
Tiempo de retardo de salida |
00-10 |
0-10 s de tiempo de retardo de salida |
00 |
|
09 |
Advertencia valor de la temperatura del suelo |
0-80℃ |
Valor máximo de la temperatura del suelo |
60 |
|
10 |
Restaurar configuración de fábrica |
00-01 |
01 restaurar valores predeterminados de fábrica |
00 |
Inicialice su termostato WIFI:
Después de apagar el termostato, presione y mantenga pulsado el botón "ON/OFF" hasta que la pantalla muestre "000", luego presione "▲", cambie el valor "000" a "010", finalmente presione "ON/OFF". Al completar todos estos pasos, la inicialización de su termostato habrá finalizado con éxito. Puede descargar la aplicación para conectar el
termostato a su teléfono móvil y luego controlar su termostato según el manual de operación de la aplicación.
Mensajes de fallo:
En la configuración avanzada, seleccione correctamente el sensor interno o externo; si la configuración es incorrecta o el sensor está dañado, en la pantalla LCD aparecerá Er1 o ER2.
ER1 indica que no se detectó ningún sensor interno;
ER2 indica que no se ha detectado ningún sensor externo.
El termostato no funcionará hasta que se elimine la falla.
Diagrama de cableado
Advertencia:
La instalación debe realizarse correctamente según el diagrama anterior. El termostato debe estar libre de
agua, lodo y otras sustancias extrañas, de lo contrario podría dañarse!
